水式模具控温机类别:冷热交换系列

简介:STM-W系列水式模具控温机主要应用于模具的加热与恒温。此外,骇客适用于其它有相同需求的领域。此系列模温机以模具回水直接冷却的方式,再有泵浦加压经过电热管高温加热后送至模具,来达到加热与恒温的要求。

400-993-6066

产品详情

塑料成型自动化设备的企业,从事电热机械行业,在水式模具控温机 等方面已有多年经验,为了更好满足客户需求,分别在国内多省市城市建立水式模具控温机服务点,公司的水式模具控温机正在以快速步伐扩展营销网络,塑胶辅助设备界具有丰富的水式模具控温机实战经验,也是国内专业生产塑料辅助设备的企业。主要是用来对吸湿性较强的工程塑料进行高效率的除湿作业。

STM-W系列水式模具控温机主要应用于模具的加热与恒温。此外,骇客适用于其它有相同需求的领域。此系列模温机以模具回水直接冷却的方式,再有泵浦加压经过电热管高温加热后送至模具,来达到加热与恒温的要求。其优化的设计使加热温度可达120°C。采用P.I.D温度控制,可确保高性能的稳定温度控制,其温差可控制在±1°C。


本机特点:
1、采用全数位P.I.D分段式温控系统,在任何操作状态下可维持稳定的磨具温度,控制精度达 ±1°C;
2、多项安全装置,当发生故障时,本机可自动侦测到异常并有指示灯显示异常;
3、直接冷却效果佳,自动直接补水装置,可快速降温至设定温度;
4、内部采用不锈钢制造,高压防爆;

5、外形设计美观大方便于拆卸,维修方便。


从模具回来的高温水经过管路回到模温机,经泵浦加压后输送到加热器,通过电热管加热送至模具,如此循环过。在此过程中,如果高温水温度过高,系统启动电磁阀,冷却水进入系统对高温水进行直接冷却,降低高温水的温度,从而实现恒温的目的。如果高温水的温度过高还是维持高温至RGO(超温保护器)的设定温度,系统启动高温报警并停止工作;如果冷却水压达不到设定要求,压力开关发出低压信号,系统启动低压报警并停止工作。


规格表

机型 最高温度(°C) 电热(kw) 泵浦功率(kw) 泵浦最大流量(L/min) 泵浦最大压力 加热桶数量 加热桶容量(L)

却方式

模具接头(inch) 外形尺寸(mm)(HxWxD) 净重(kg)
SEM-600W 120 6 0.37 27 3.8 1 3.0 直接冷却 3/8′′(2x2) 635x280x740 60
SEM-600W-DW 120

6x2

0.37x2 27x2 3.8 2 3.0x2 直接冷却

3/8′′(4x2)

655x510x740 100
SEM-900W 120 9 0.75 42 5.0 1 3.0 直接冷却 3/8′′(2x2) 655x280x740 72
SEM-900W-D 120 9x2 0.75x2 42x2 5.0 2 3.0x2 直接冷却 3/8′′(4x2) 655x510x740 105
SEM-1200W 120 12 1.5 74 6.2 2 6.0 直接冷却 3/8′′(4x2) 695x340x815 120
SEM-2400W 120 24 2.8 130 8.0 2 7.4 直接冷却

1′′(1x2)

870x360x930 140
SEM-3600W 120 36 4.0 200 8.0 4 17.4 直接冷却

1′′(1x2)

980x415x930 165

注:1)为确保加热温度的稳定性,冷却水压不得低于2kg/cm?,但亦不得超52kg/cm?;
2)以上机器可加安装泵浦逆转排水功能,机型后加注“R”;
3)“D”表示双段;
4)泵浦测试条件:50Hz电源。20°C纯净水。


TM-PW高温规格表

机型 最高温度(°C) 电热(kw) 泵浦功率(kw) 泵浦最大流量(L/min) 泵浦最大压力 加热桶数量 加热桶容量 冷却桶容量 冷却方式 模具接头 外形尺寸(mm)(HxWxD) 净重(kg)
STM-600W 180 6 0.55 27 3.8 1 3.4 2 直接冷却 3/8′′(2x2) 765x320x765 80
STM-600W-D 180 9 1.75 42 5.0 1 3.4 2 直接冷却 3/8′′(4x2) 765x320x765 85
STM-900W 180 12 1.5 74 6.2 1 3.4 4.6 直接冷却

1′′(1x2)

795x340x820 95



注:1)“PW”表示高温水式;
       2)为确保加热温度的稳定性,冷却水压力不得低于2kg/cm³,但亦不得超52kg/cm³;
       3)泵浦测试条件:50Hz电源,20°C纯净水,(最大流量和最大压力允许±10%的偏差)
       4)机器电压规格为:3Φ,400V,50Hz。




模温机标准型、高温型选定参选

成型机锁模能力(T)

成型能力(kg/hr)

泵浦流量(L/min)
25以下 3以下 10
25-50 3-6 25/27
50-100 6-12 25/27
100-200 12-25 25/27
200-300 25-40 40/38
300-650 40-80 65/58
650以上 80以上 120/100

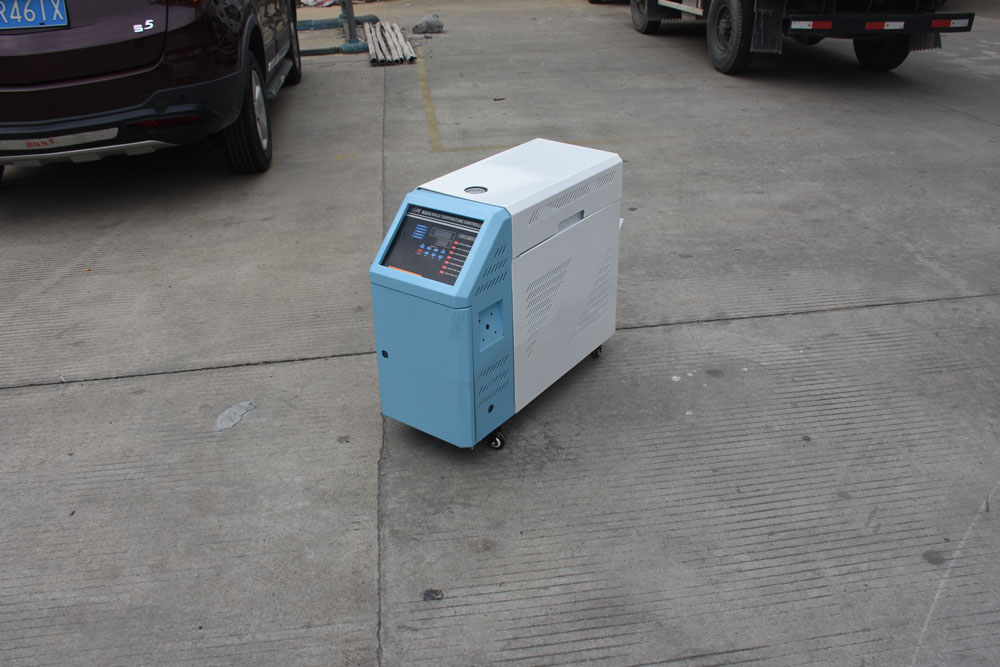

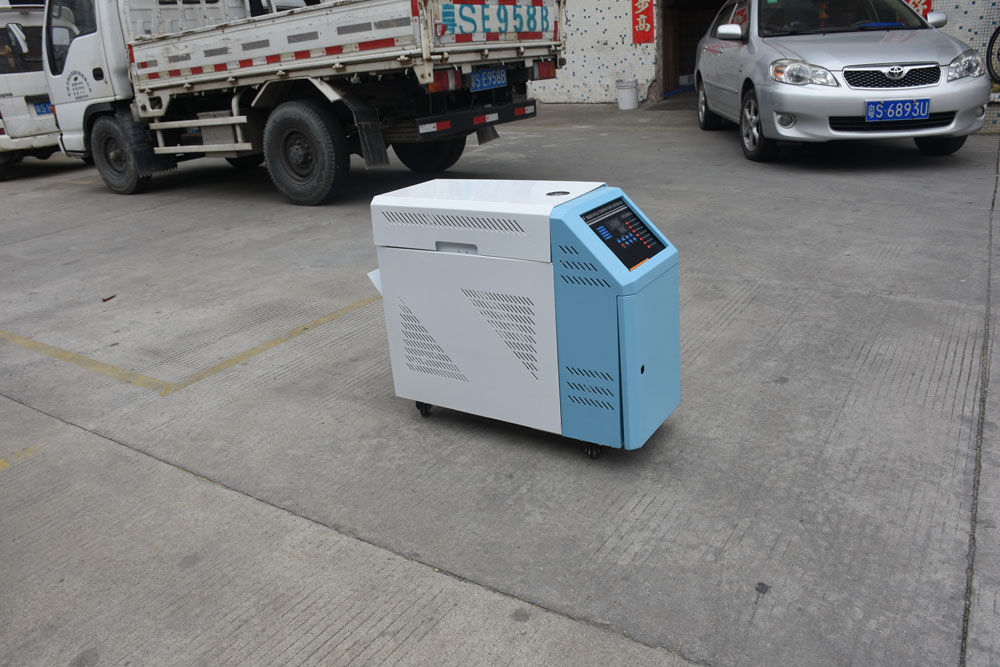

产品原理实图
